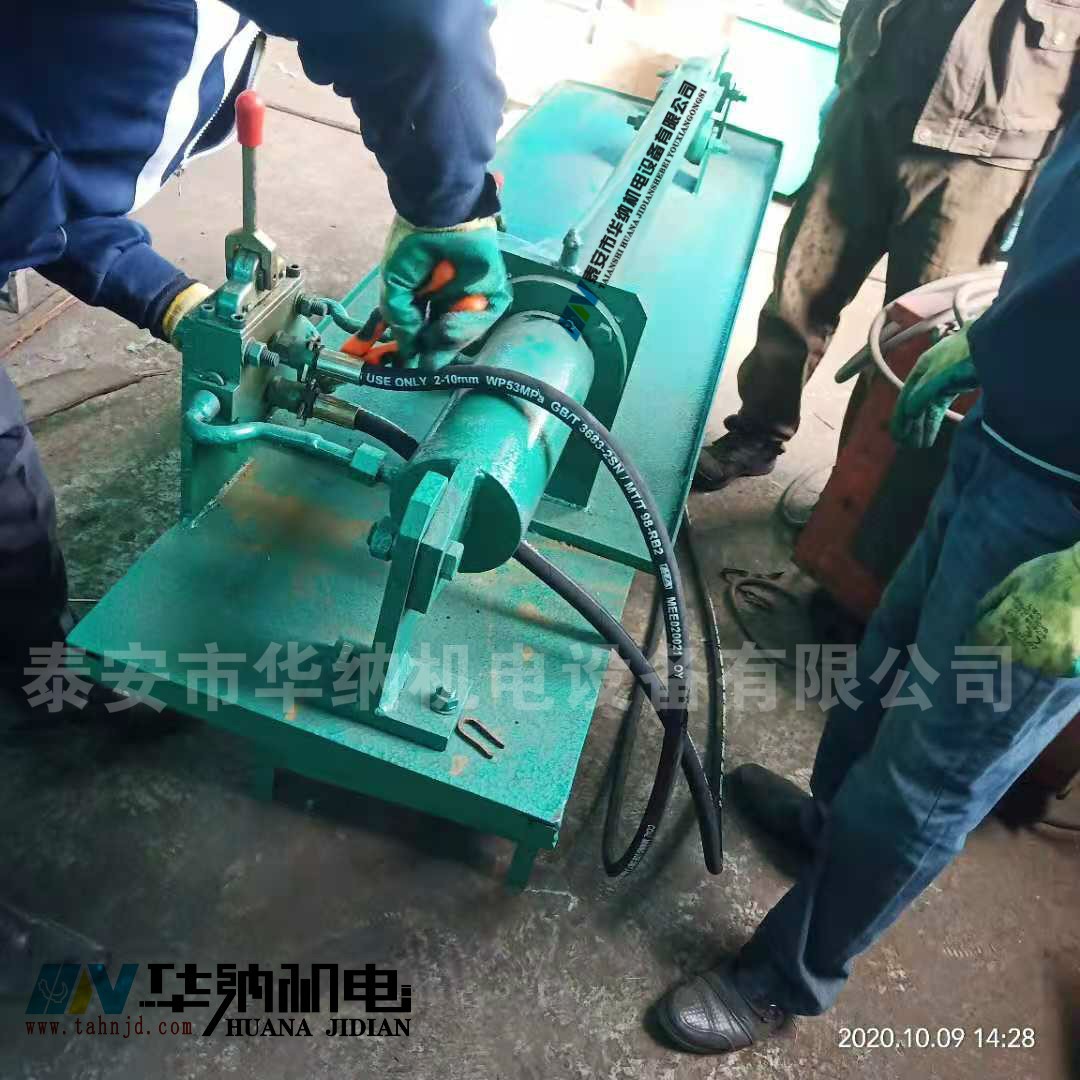

YC-16型单体支柱撑缸机油缸整形机（单体支柱撑缸机）是维修单体液压支柱的专用设备，该产品能对大多数破损不严重的单体液压支柱缸体进行修复，也可用于同样直径相仿壁厚的其它千斤顶油缸局部相同缺陷修理。

油缸整形机机可以减少缸体的废品率，节约和降低单体液压支柱的维修费用，具有机构简单、造价低、性能稳定、使用方便的优点，深受支柱维修厂家的欢迎。

用途及使用条件

用途：油缸整形机（单体支柱撑缸机）主要用于煤矿液压单体支柱缸筒压扁，局部变形后的内部整形，支柱经大修拆卸后，整理局部变形的，内壁完好的，有修复价值的进行修复，它通过伸入缸筒内的一根拉杆带动能上下位移的斜块使凹进部分拱起校直，因缸筒较长可采用掉头的方式来进行中部的校直工作。

主要部件：1、机架；2、定位杆；3、扩孔模块。

主要技术参数

①伸缩长度：0～100mm。

②校圆率：±0.2mm。

③工作压力：0～15Mpa。

④大扩孔圆度：￠105mm。

⑤外接泵站工作介质：机械油泵或乳化液泵。

⑥外形：950mm×570mm×1080mm。

本实用新型提供了一种撑缸机,其特点在于包括一机液系统,所述机液压系统包括溢流阀,用以对液压系统的保护;一电动机连接柱塞泵,将高压介质输入工作缸,推动活塞运动,通过电磁操纵阀使之往复运动,产生轴向推力,推动能上下位移的斜块使凹进部分进行拱起校直.

撑缸机，其特点在于包括一机液系统，所述机液压系统包括溢流阀，用以对液压系统的保护；一电动机连接柱塞泵，将高压介质输入工作缸，推动活塞运动，通过电磁操纵阀使之往复运动，产生轴向推力，推动能上下位移的斜块使凹进部分进行拱起校直。
