KJ29顶板动态载线监测系统

功能用途：

KJ29煤矿顶板动态监测系统（顶板压力监测子系统）是根据煤矿安全生产需要，利用矿区已经建立的通讯网络平台，将生产矿井顶板动态参数传输到井上的计算机监测网络，借助监测分析软件实现实时在线监测和报警，通过矿区局域网实现顶板安全监测的自动化和信息化。对各生产矿井实现顶板、围岩实时观测，自动记录相关矿压显现数据，利于分析矿压显现规律，为矿井支护提供很好的事实依据，从而更好地指导安全生产。

监测目的

1、了解采场顶板运动规律，对采场异常来压、顶板移近量、下缩量进行监测预警；

2、了解采动影响下工作面顺槽顶板位移、形变情况。

监测

◆监测综采工作面支架和超前支护工作阻力，并能够现场显示和报警；

◆监测掘进和回采巷道顶板离层位移和速度，并现场报警；

◆监测锚网巷道锚杆或锚索的载荷应力；

◆监测围岩或煤体内部应力.

实现

◆井上计算机动态显示监测参数，报警；

◆井下现场显示数据和报警；

◆监测数据自动记录存储；

◆连续监测曲线显示，分析；

◆历史数据查询及报表输出；

◆综合分析及顶板安全评估分析；

◆网络用户Web访问模式在线动态监测；

◆数据库数据信息共享；

◆监测日报网上报表；

◆重要事件的GPRS短信寻呼功能；

◆监测点空间数据GIS模拟图形显示。

 主要技术特点

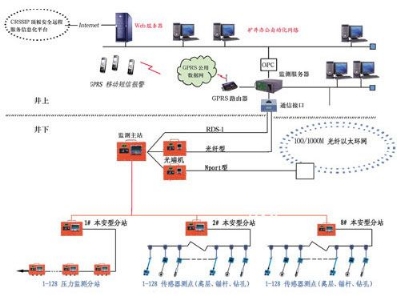

◆该系统是专用于煤矿顶板离层仪安全的监测系统，系统采用了开放性的网络结构。

   ◆支持多类型参数监测和分析。

   ◆该系统具有灵活的配置模式，适用于井下不同的开采条件的测区，测点布置。

   ◆该系统配置的监测传感器是针对煤矿井下设计的，具有安全，低功耗，安装方便和可重复使用等特点。

   ◆该系统兼容大多数煤矿安全监测系统。传输接口支持电话线，光缆专线，以太网交换机。

   ◆支持局域网，客户端，Web模式。

   ◆专业化的监测分析软件采用C/S+B/S结构。

  系统主要技术指标:

站点容量：<1000点

系统巡测周期：≤20秒(典型配置)

传输接口：⑴RDS－100（SRM）串行异步电话线(适用于KJ216A型系统)

⑵OPTS光纤专线(单模)(适用于KJ216B型系统)

⑶NPORT以太网（TCP/IP），RJ45接口(适用于KJ216B型系统)

系统通讯距离：<20km（电缆）；<20km(单模光纤)

通讯速率： 600－19200bps

参数量程：工作阻力：0－60Mpa

离层位移：0－300mm

锚杆应力：0－400KN

钻孔应力：0－25Mpa

离层测量深度：0－20m

钻孔应力测量深度：0－30m

防爆形式：本质安全型"Exib1”
