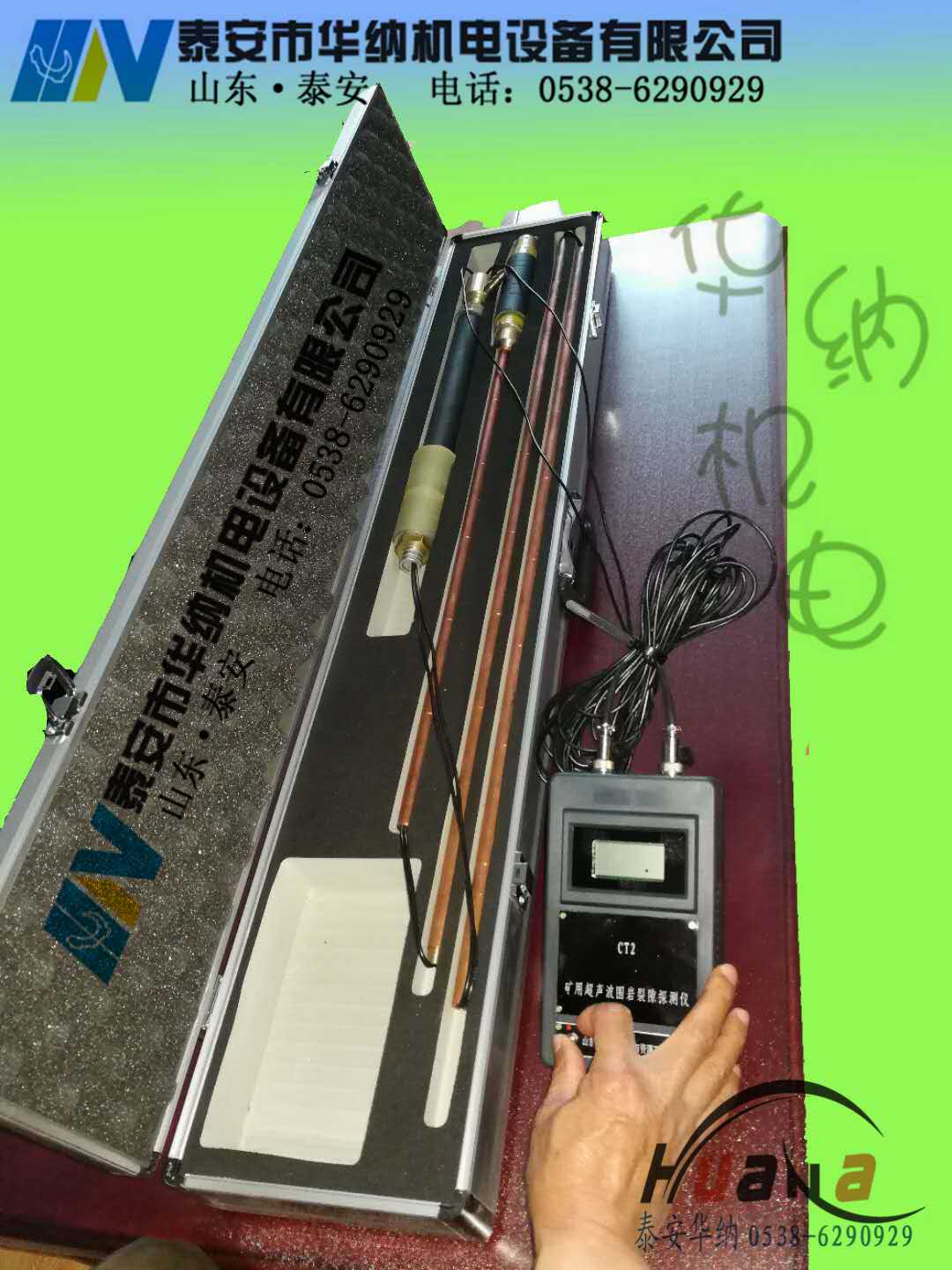

CT-2超声波围岩裂隙探测仪

泰安市华纳机电设备有限公司生产的CT-2型超声波围岩裂隙探测仪用于探测围岩松动、裂隙范围，为井巷设计与施工提供科学依据，仪器为矿用本质安全型。可用于瓦斯矿井、金属矿井、隧道及地下工程围岩定性评析。

1.   仪器工作原理

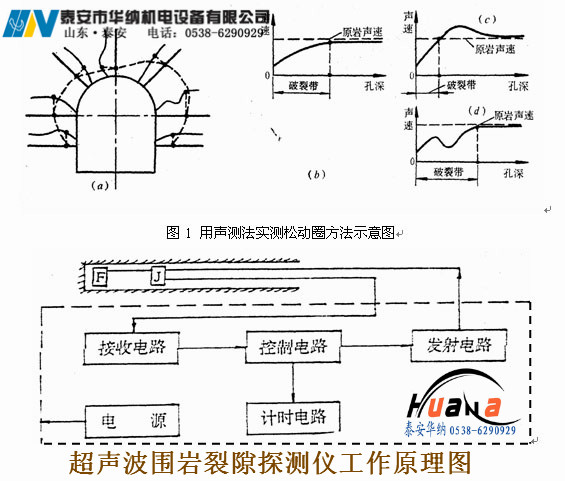

超声波在岩体中的传播速度与岩体受力状态及裂隙程度有关，当围岩裂隙（破裂逢）多时，波速相对于深度完整无裂隙（未松动破坏）岩（煤）体的波速低。通过岩石钻孔（￠41～45mm)测出声波纵波速度在围岩钻孔中的分布变化曲线或“时间——孔深”曲线，即可判定围岩裂隙（松动）范围。

纵波速度是通过测定钻空中一定距离（探头长度）围岩的声波传播时间计算出来的，测定原理如下公式所示。发射换能器“F”在钻孔中发射超声波，沿钻孔壁滑行传播。发射换能器“F”发射超声波的同时触发计时线路计时，当接收换能器“I”收到超声波信息后停止计时“S”，测出声波在“F-I”的传播时间，由此计算出波速：    L

 V =— ×103米/秒

    S

 式中  L为换能器F-I间距，L=140mm，

       s为测试时间数据，单位us。

2.探头及封孔器

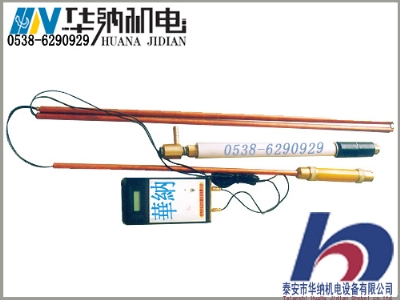

    探头由发射换能器和接收换能器经由开槽塑封管连接组成，收发两个换能器可互换使用，测管由铜管制成，每10cm有一尺度槽，共20节，螺纹联接。换能器联接塑料管，在仰斜测试时需要胶带缠裹，以防漏水。

超声波测试时，钻孔中需充满水耦合声波传播，一般情况下应将测试钻孔布设在巷道两帮，并将钻孔略向下扎3-5o以便存水，这样测试起来比较方便，当钻孔仰斜或向上时，为保证钻孔内注满水，需使用封孔器。

3.技术特性

(1)主机

①防爆类型: 矿用本质安全型；②发射电源：450～500V；③分辨 率：0.1us；

④外型尺寸: 206*102*57mm；⑤重   量：600g。

(2)探头

①主   频：33KHz；②外型尺寸: ?36*220mm；③导   线：射频电线20m；④钻孔直径：￠41～45mm。

(3)电源

①电   池：6节5号普通碱性干电池；②工作电压：5V；③工作电流：80mA。4.使用方法

(1)             测试前检查

电源电压：开机后，红色电源指示灯亮。每组电池可测5～10个钻孔。

探头绝缘电阻：换能器正极对绝缘电阻应≥500MΩ,否则将影响仪器的发射和接收能力，甚至不能正常工作。简易判别方法：将两个换能器接线螺母分别接仪器左边的发射接线柱，打开电源开关后每5—7秒应有一次“啪、啪”的响声，若不响说明换能器有问题，需检查导线是否有开皮短路等现象或更换。

(2)             测试工作

①    钻孔扫眼，清出孔中岩（煤）粉和碎石（煤）碴；

②    将探头送至孔底，封孔器放入孔口并固定好（两帮向下扎钻孔不用封孔器）；

③    注水。测杆尾端有连续水流出时，表明水已注满；

④    测试读数，将探头向外逐次抽动10cm，读数计时；

⑤    检查记录数据，决定是否复测，初步判定围岩裂隙松动范围。
