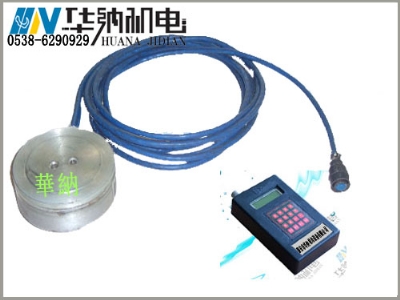

振弦式压力盒

一、用途

 振弦式压力盒广泛应用于建筑、铁路、交通、水电、大坝、隧道等工程领域的基础及其它土压、水压的压力测量，充分了解被测点的压力状态。

二、特点

1. 采用振弦理论设计制造，具有高灵敏度、高精度、高稳

定性的优点，适于长期观测。

2． 采用全数字检测。

3． 绝缘性能良好，防水耐用。

4． 用户可根据不同要求选用相应型号的压力盒。

5．具有智能电子编号防止断线或人工标签损坏无法识别等优点。

6． 配备本公司SZZX-ZHx系列测试仪即可直接显示应变值（0.1με），  也可显示振弦频率（0.1Hz）值，测量直观、快捷、简便。

7． 应变计内置温度传感器可直接测量测点温度（编码型或长效型），并对应变值进行温度修正。

8． 该系列传感器可与本公司SZZX-ZHx检测仪配套使用。配接SZZX-MCUxx自动综合测量单元可完全自动无人值守。

三、连接仪表

A直接连：

1.直接连接：智能读数仪配备传感器插口（航空插头），

2.对于配备插头的振弦压力盒可直接接入仪表测量（INP）接口。

B夹线连接：

智能读数仪配备连接线，可将连接线与渗压计用夹子将颜色相同的线一一对应连接即可。

四、安装与使用

（一）普通土振弦式压力盒的使用与安装方法

1、  根据结构要求先定测试点与测力方向。

2、振弦式压力盒受力面（光面）与受力方向垂直安装好。

『 注：振弦式压力盒周围应由20cm左右的细砂（里面不能有大颗粒硬物）包裹并压实。

3、将导线沿结构体引出，采用护套管保护好。

4、记录好每个测试点的应力计编号，并保存好记录资料。

5、根据测试要求进行测量，SZZX-EXX型弦式应力计直接测量应变值，如果需要测试钢弦的频率可不连接蓝/白线，且再次测量即可显示振弦频率（分辨率为0.1Hz）,应变与应力的计算公式为

P=K×(εi-ε0 )  P为应力值(单位MP) K为标定系数,

ε0为零点应变值(初读值), εi为i状态时应变值.

智能检测仪（GSJ-2A），也叫振弦传感器数据计算存储器，是一种与振弦传感器配套的、多功能读数仪。它是便携式、电池供电的结构形式，本质安全型电路，能防爆，特别适合野外及煤矿使用。可同时存贮64个传感器的常数和500个测量数据，也称做1对64的仪表。

一、 功能

    （1） 测频率标定传感器；

　  （2） 事先输入传感器常数，直接显示物理量数值；

　  （3） 按键存贮测量数据；

    （4） 可接长电缆在远处检测；

二、 技术指标

    （1） 测频精度：±0.10Hz

　  （2） 测频分辨力：0.01Hz

　  （3） 与传感器配合测量，准确度与传感器相同

　  （4） 测量分辨率：0.01%FS

　  （5） 加接电缆：双绞线1000m，屏蔽电缆100m

    （6） 存贮64个传感器的常数和500个测量数据

    （7） 供　　电：机内充电电池供电５VDC

　  （8） 工作环境：0-40°C,相对湿度85%

　  （9） 尺　寸：162×108×45(㎜)

　  （10）重　量 ：0.6Kg
