WYPGJ-550型

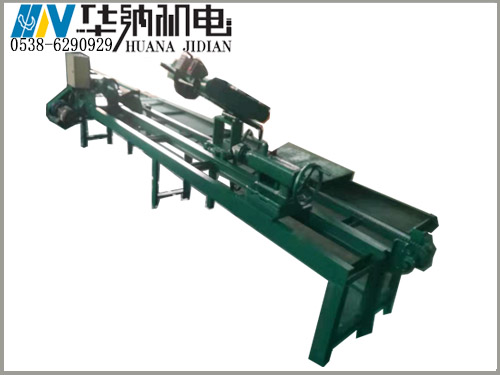

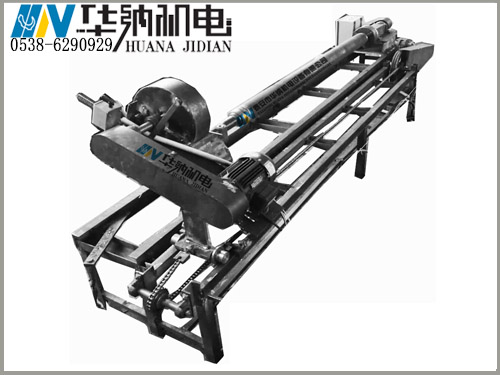

WYPGJ-550型外圆抛光机

外圆抛光机用于液压支架立柱和千斤顶的活塞杆在电镀前后的除锈和抛光。经过外圆抛光机加工的工件具有高亮度且不会影响工件的原有尺寸，是液压支架维修行业达到高品质的必选设备。

 其中无心式抛光机无需要工艺孔，性能好，效率高。

项 目

参   数

备   注

主机

WYPGJ-1-550/3500型外圆抛光机

抛光范围（mm）

工件直径Ф500（mm

长度200-3500mm的外圆镀硬铬后的抛光

工件材质45#钢、

27SiMn、1Cr18Ni9Ti+硬铬

电镀后工件表面硬度不低于800HV

单个工件重量(Kg)≤2500

镀后抛光好的表面粗糙度(um)Ra0.05～0.2

电镀时留抛光余量≤0.002～0.005mm，抛光后不改变工件的形位公差。

抛光轮转速(转/分)3200

抛光速度(m/min)0.2-1.2

变频无级调速

设备功率（kw）20

（含除尘装置）

抛光轮规格（mm）Ø350×Ø145×75

外径×内径×厚度抛光轮配置400#

400#千叶轮1只

主轴电机（kw）7.5

抛光电机（kw）4kw

电源要求电压380V，50Hz，三相五线，电压允许波动幅度为10%

机床尺寸5500×1800×2350
