产品介绍

商品型号：DK-3C

DK-3C型单体支柱保压试验机

一、概 述

泰安市华纳机电设备有限公司生产的单体液压支柱保压试验机集单片微机、数据采集、数据存储、远程通讯于一体，与相应的传感器配套，使其具有技术先进、操作简单、可实现微机管理（数据存储与报表打印）等特点。是支柱生产厂家、维修中心,各局、矿维修车间等部门的理想选择。该仪器已于1989年12月由中国统配煤矿总公司技术发展局组织鉴定，评为“国内先进水平”、“填补我国空白”，实现了支柱密封质量检验的现代化、科学化，从定量的角度自动、‘快速’、准确的检验支柱，使质检效率大大地提高，保证了支柱的密封质量（本仪器获国家专利，专利号：89 2 10908.4）。1992年2月,中煤总公司技术发展局正式下文 [中煤总技新技字（1992）第014号] 推广这一仪器，经10多个省局、矿、厂十几年的使用，充分体现和证明了该仪器的优越性能。

单体支柱保压试验机采用电阻应变式测力传感器作为支柱的测力元件，该传感器具有结构简单，抗振稳定性好，灵敏度高，线性好等特点，整个系统抗干扰能力强，工作可靠，操作简单，测量精度高，检测速度快，安装方便。

二、工作原理

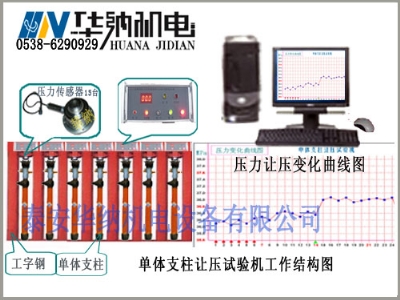

本仪器由YL—35型电阻应变式压力传感器15只、DZRY-D型检测主机、压力适时显示器、电脑、三星激光打印机等组成。

压力传感器将支柱压力转化为电压信号，压力P与电压信号U之间关系为：

P = KU       (1)

式中： K为压力盒常数，由率定表给出。

检测主机把检测到的电压信号U按（1）式转换为压力P由打印机打印出来，并把检测结果存入检测主机的内存。

IBM微机通过远程通讯收发器与检测主机进行通讯，并利用数据管理软件完成对检测支柱的管理功能。

通过打印机可打印单体支柱压力让压变化曲线图，是单体支柱维修车间、单体支柱生产企业对支柱进行合格试验的主要依据仪器。泰安市华纳机电设备有限公司提供技术支持，负责安装培训，指导使用等。
