矿用锚杆(索)检测类

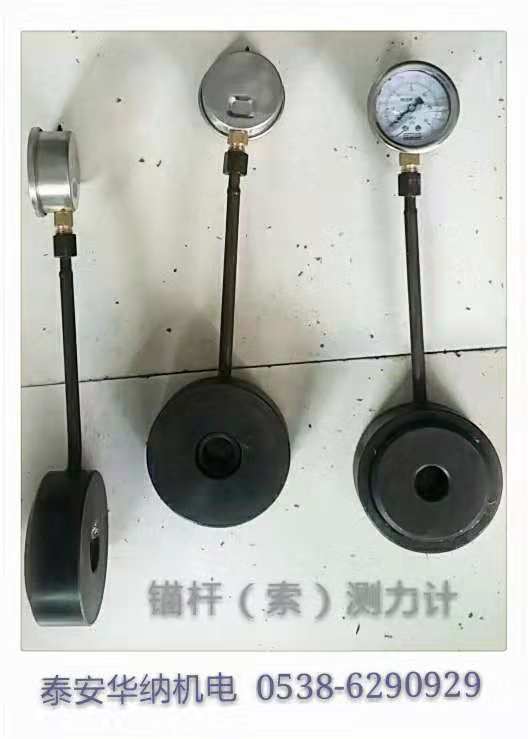

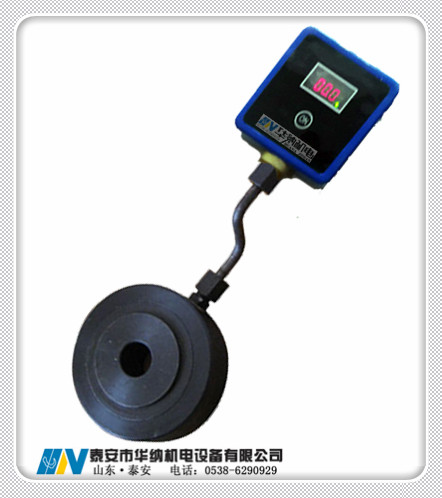

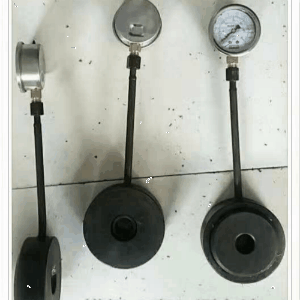

锚索测力计


产品名称:矿用锚索测力计,锚索测力计,锚杆压力表,锚索测压表,锚索测压仪

产品型号:MCZ-100,MCZ-200,MCZ-300,MCZ-400,MCZ-500。

生产厂家:泰安市华纳机电设备有限公司

产品用途:锚杆锚索测力计是测定锚杆受力变化的仪器,它对工程中常见的各类锚杆均可使用。通过对锚杆工况的监测,以便对锚杆支护质量进行监控,因而也对巷道、峒室、围岩应力(应力显现)进行监控,是研究巷道峒室之稳定性不可缺少的监测仪器。

技术参数:工作压力:0~60MPa;外径:100mm;内径:80mm;中心孔径:24mm;分辨率:0.1MPa;工作液:3#黄油;压力表等级:2.5级;重量:2.3Kg。

埋设安装:

振弦式锚索计为中空结构,便于钢绞线或者锚索从中间穿过,张拉时锚索计置于锚垫座和工作锚之间。在索张拉时,锚索计应平稳放置,上下承压面之间要清理干净,不能由铁屑和沙粒,并使锚索计的轴线与待测锚索油线平行。如果发现几何偏心过大请即时调整。加载时宜对钢绞线采用整束、逐级张拉,以使锚索计受力均匀


除常用规格,可根据客户的要求(内径、荷载高度)订制特殊规格。为了减少偏心带来的影响,我厂生产的锚索计一般采用三根钢弦

生产厂家:泰安市华纳机电设备有限公司

产品用途:锚杆锚索测力计是测定锚杆受力变化的仪器,它对工程中常见的各类锚杆均可使用。通过对锚杆工况的监测,以便对锚杆支护质量进行监控,因而也对巷道、峒室、围岩应力(应力显现)进行监控,是研究巷道峒室之稳定性不可缺少的监测仪器。

主要性能参数

项   目

单位

MCZ100

MCZ200

MCZ300

MCZ400

MCZ500

量     程

KN

0100

0200

0300

0400

0500

精度等级

2.5

2.5

2.5

2.5

2.5

机    重

Kg

2.1

2.8

3.8

5.5

7.5

中心孔径

mm

26

26

26

26

26-32

活塞有效面积

cm2

33.4

54

73.6

85

100

工作原理

当顶板来压,压力盒盖受力,压力盒内锂基润滑油受压,经压力表油管传入到力值表而显示力值,力值的大小与压力盒受力成正比。

使用方法:

安装前先将锚杆(索)周围∮80mm的面积清理平整,锚杆外露部分插在测力计中心孔中(锚杆(索)测力计有凸台的一面向外),用锁具锁紧锚杆(索)并达到作业规程规定的预应力数值,并应记录始值,随后记录各时间段的测力值。

泰安市华纳机电设备有限公司是专业生产矿用锚索测力计的厂家,欢迎来电来函定购。
