单体支柱密封质量检测仪

产品名称：单体支柱压力试验机，单体支柱密封质量检测系统，单体支柱保压试验仪

产品型号：DK-2B型，DK-3A型，DK-4C型，DZZY-3C型，DK-5型等多种型号供用户选择

产品类型：单体支柱保压试验成套设备

产品品牌：泰安华纳机电

厂家：泰安市华纳机电设备有限公司

产品用途：单体液压支柱密封质量检测系统就是专门用于检测单体液压支柱密封性能的仪器，是各单体液压支柱生产厂家、维修中心、各局矿维修车间等部门的必备仪器，它为支柱检测的现代化开辟了道路，使用户能够从定量的角度，自动、准确地检测支柱的密封性能，大大地提高了下井支柱的密封质量。单体支柱保压性能检测仪是我国长期以来一直使用的两类单体液压支柱密封质量检测系统。从功能上分，DK系列的检测仪都是以15只以上传感器为一套仪器，每根柱子可进行单独计时检测，且具有当前压力显示和检测不合格报警功能。

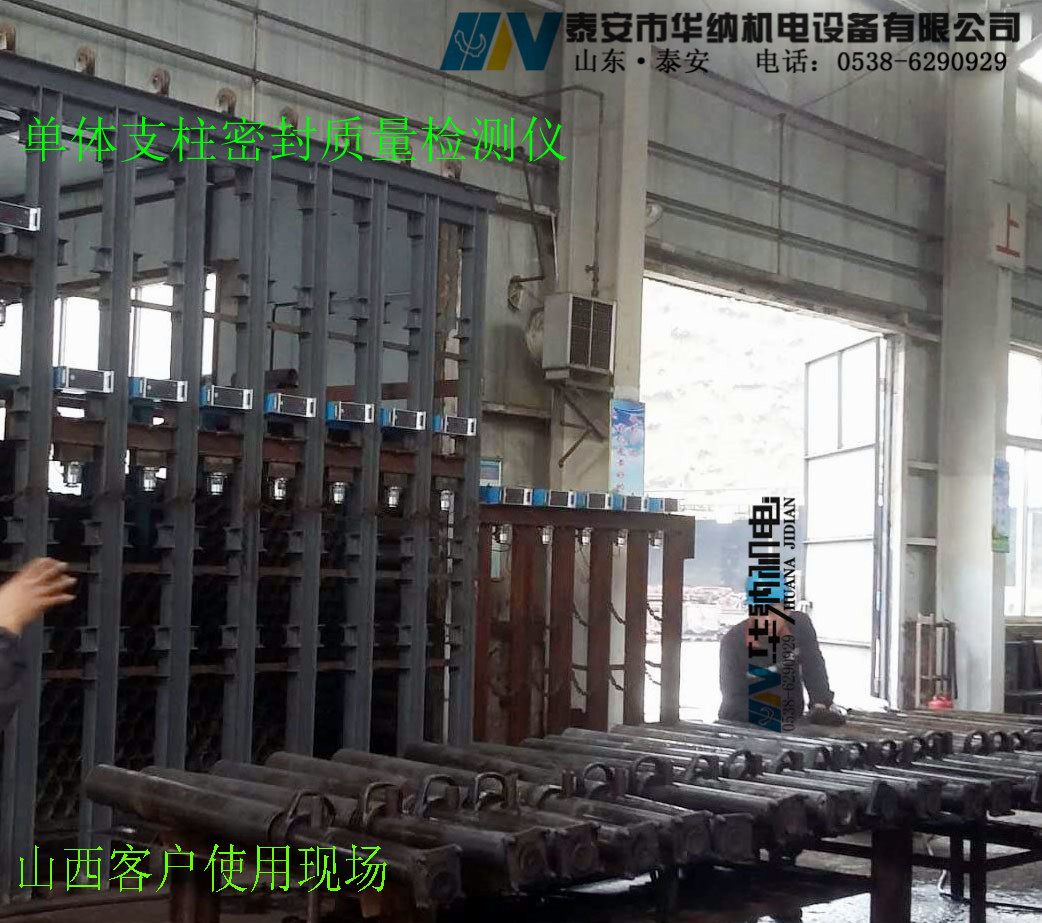

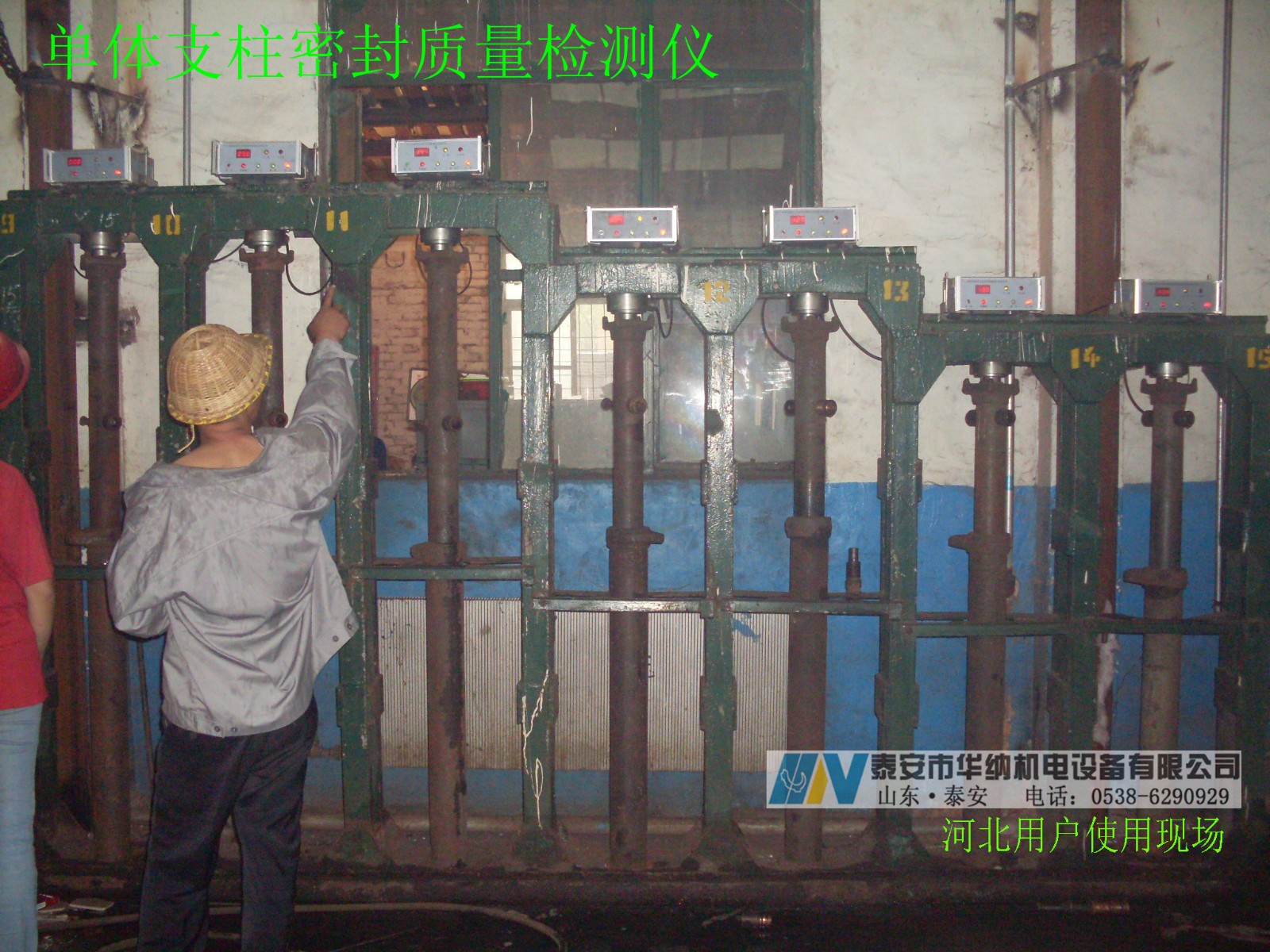

单体支柱密封质量检测仪具有技术先进、操作方便灵活、可靠性高、分辨率高等特点，是单体液压支柱生产厂家、维修中心、各局矿维修车间等部门的必备仪器。新型单体液压支柱密封质量检测系统的出现，为支柱检测的现代化开辟了道路，使用户能够从定量的角度，自动、准确地检测支柱的密封性能，大大地提高了下井支柱的密封质量。它主要针对单体支柱的在籍、使用、报废实施跟踪管理，为领导及有关技术人员对单体液压支柱的质量管理、购置、报废进行决策提供依据。泰安市华纳机电设备有限公司生产的单体支柱密封质量检测仪已应用于全国各煤矿、各矿务局单体支柱租赁检修中心，为煤矿安全生产提供保障措施。

主要功能有：

(1)设置功能：系统可对各单体液压支柱密封检测仪的检测支柱缸径、传感器常数和一些检测标准参数进行设置。

(2)测试功能：系统可对各单体液压支柱作高、低压密封试验，可对支柱作 4 小时高压抽查试验。

(3)报警功能：在测到不合格支柱时，系统自动语音报警，提醒工人及时对该支柱进行撤换。

(4)显示功能：检测仪可以显示当前压力、低压初压、高压初压、检测时间、降压百分比、结果是否合格等，计算机可以显示一次低压、二次低压、低压降率、一次高压、二次高压、高压降率、不合格支柱等等。

(5)存储功能：检测仪可以存储支柱缸径、传感器常数、低压初压、低压检测时间、低压标准、高压初压、高压检测时间和高压标准等参数，计算机可以存储各项参数，每一次的测试值、检测日期、维修人员、检测人员、维修项目等。

(6)脱机工作:已设置好参数的检测仪可以脱离计算机独立工作，也可通过RS-485总线与计算机联机同时工作。

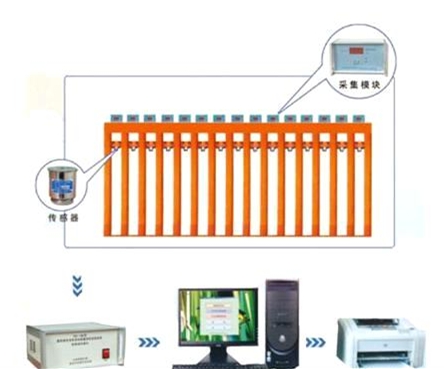

    单体液压支柱密封质量检测仪用于液压支柱维修厂（车间）检测支柱密封性能，确保井下使用支柱的合格率。多测点（168点)，整个系统为分布式检测系统，各检测通道互不干扰，现场实时显示压力值，现场布线简单可靠，监控用的微机可对分布现场的各检测点进行自动或手动监测，检测数据可存贮、打印，历史数据可查询，检测结束后，利用数据管理软件完成对支柱检测的管理功能。

主要技术参数：①巡测点数：0………N个检测点任意配置；②巡测速度：0.5点/秒；③精度：优于0.01%F。S； ④分辨力：0.01MPa；⑤通讯距离：≤2Km；⑥通讯速率：9600bit/s;⑦使用环境：温度0～40℃，湿度≤85%RH；⑧电源：AC160v～240v。⑨通讯距离≤2Km。

泰安市华纳机电设备有限公司生产的单体支柱维修成套设备有：单体支柱密封质量压力检测系统，拆柱机，三用阀试验台，单体液压支柱让压性能电脑记录仪，三用阀压力时间特性曲线记录仪，单体支柱密封质量检测仪，磨缸机，单体支柱液压校直机，手动快速升柱器，手动乳化液小泵站，三用阀电脑试验台，三用阀打压试阀试验台，支柱试验台，支柱强度试验机，校直机，支柱油缸修复器（撑缸机），油缸清洗机，超声波清洗机，压力盒等单体支柱维修厂专用设备等。

单体支柱压力保压试验机 单体支柱维修试验仪 单体支柱维修厂支柱维修成套设备  顶板安全观测仪器 矿压观测仪器 煤矿安全设备 综采支架压力检测仪器 煤矿安全支护监测仪

单体液压支柱性能的优劣直接关系到顶板的支护安全，而影响支柱质量的因素主要是密封性能。为保证单体液压支柱工作面的支护质量，首要问题是下井的支柱密封性能要达到规定的支柱密封标准，所以在支柱下井前必须进行密封保压试验。根据《中华人民共和国煤炭行业标准》MT112－13“矿用单体液压支柱”的规定，支柱密封性能试验方法及工具是带油压测力计的刚性架。高压、低压密封要求的指标如下：一是稳压2分钟不得有压降；二是密封4小时不得有渗漏，这只是一个定性的标准，不能进行量化。由于单体液压支柱的使用量逐年增加，检修量、试验的工作量也大大增加，因此，需要用科学的检测手段和定量的检测标准来适应现场的要求。

综采支架车间维修成套设备包括：阀柱试验台、液压支架用阀试验台、阀组试验台、大立柱拆柱机、支架用阀电脑检测系统、立柱载荷试验机、超声波清洗机、千斤顶缸体清洗机等。
