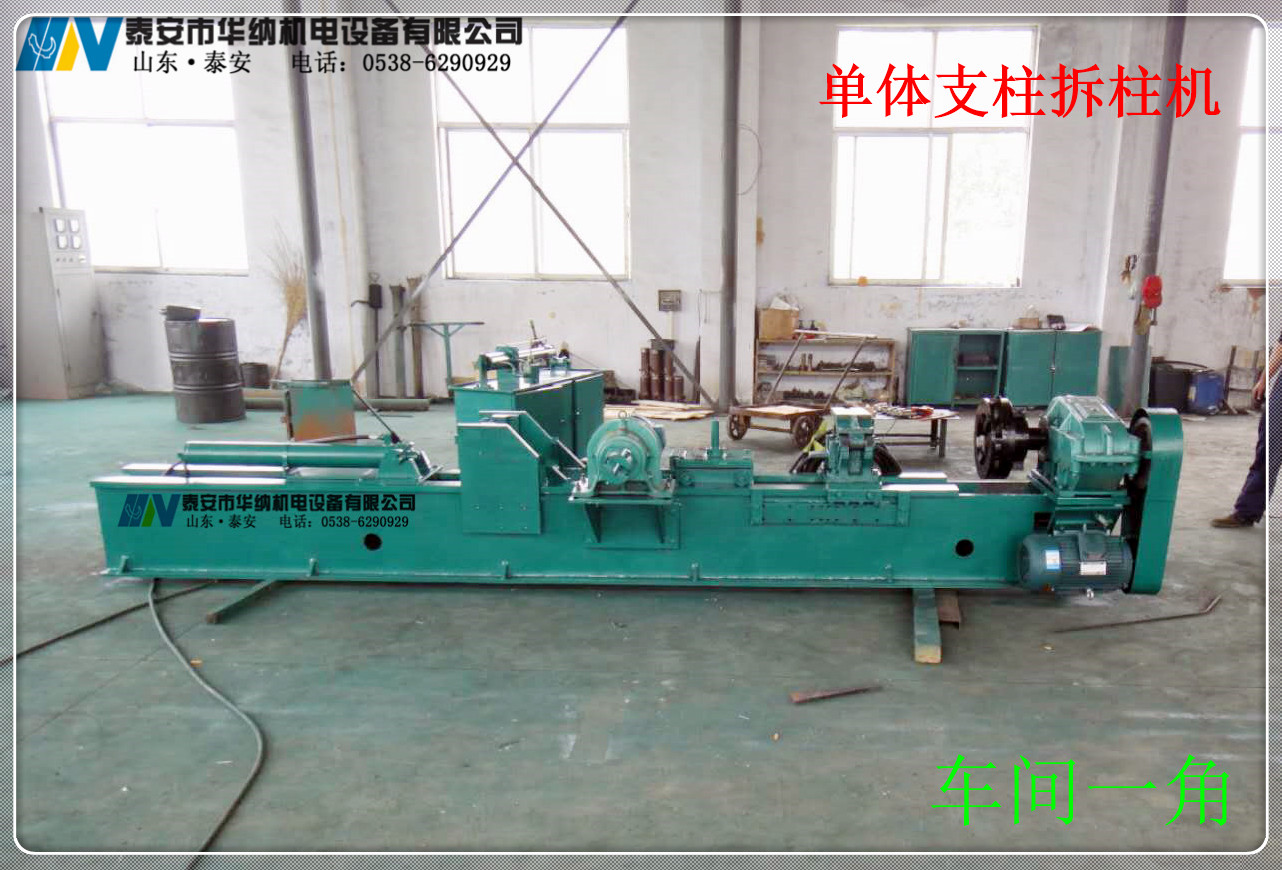

产品用途: CZ系列拆柱机是单体液压支柱专用拆柱设备,它具有夹紧力矩大、拆柱效率高、维修质量好和减轻工人劳动强度等优点。它能拆卸锈蚀严重用现有设备很难拆卸的支柱;并使拆柱过程基本上实现了机械化,从而提高了维修工作机械化程度,加快拆柱和维修进程。
单体液压支柱拆柱机有以下特点:
1.能完成底座、手把体、顶盖及活柱体的拆卸任务,实现了一机多能。
2.主电动机和减速器之间采用皮带传动,过载能力强,噪音小;主轴装有偏心式双向自紧卡盘,钢性好,装卡工件比一般通用卡盘或其它夹紧方式夹紧力大,操作方便,省力。
3、机械和液压夹紧相结合,基本实现拆卸过程机械化。
单体液压支柱拆柱机是单体液压支柱专用拆柱设备,它能拆卸锈蚀严重,用现有设备很难拆卸的支柱,并使拆柱过程基本上实现了机械化,加快拆柱和维修进程,是国内较好的一种拆柱设备。能完成三用阀、底座、手把体、顶盖及活柱体的拆卸任务,实现了一机多能。
主要技术指标:
①拆柱机外形尺寸(长×宽×高):4100mm×1530mm×840mm;
②拆柱机重量:根据不同的型号重量不同,以实际定货为准。
③可拆卸支柱缸径(内径):100mm;
④可拆卸支柱高度:1000mm—2200mm,2500mm—3500mm;1000mm-4500mm等。
⑤泵站压力:14.7MPa;
⑥流量:﹥40L/min;
⑦工作介质:46号液压油。
主电机:
①功率:5KW;
②电压:380V;
③转速:900n/rpm。
主减速机:
①高速轴许用功率:5KW;
②低速轴短暂许用扭矩:150000N.m;
③总减速比:Tmax=7.4mm,I=2.25×31.5=71.19㎜。
④夹缸架体拉力:50KN。
⑤油缸工作行程:25KN。
拆柱机千斤顶:
①拆柱千斤顶工作组力:推力115KN,拉力:59KN;
②拆柱千斤顶工作行程:1100mm。
