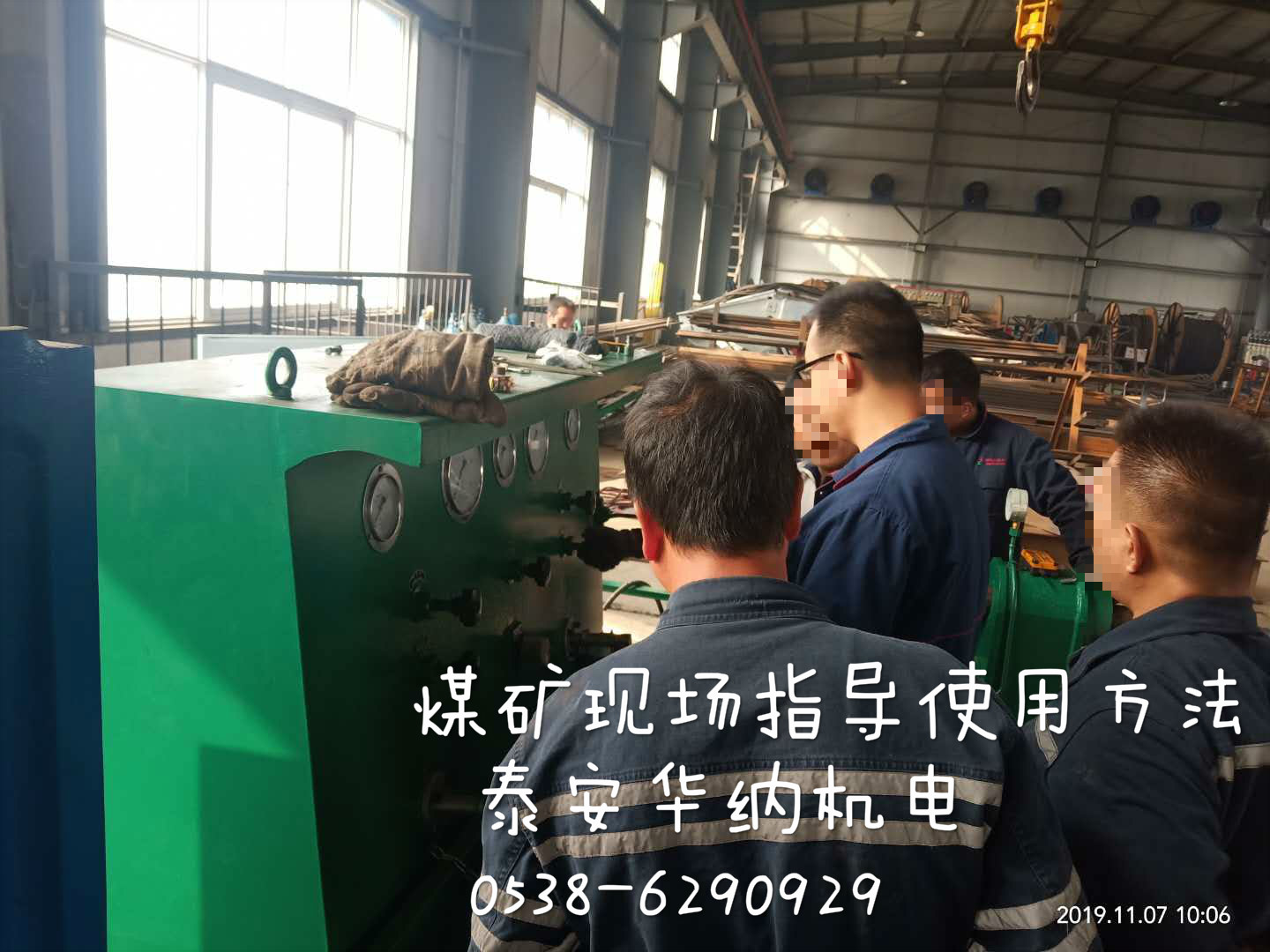

产品用途：SF-II型三用阀试验台可以广泛应用于煤矿单体液压支柱三用阀出厂试验以及下井前的的密封封检、安全阀的压力调定。三用阀试验台可作为综采支架各种液压件的密封试验和动作试验。本机有快速注液,自动慢速增压功能,提高了试验速度及稳定性。

三用阀试验台主要技术参数：

⑴ 试验工作压力：0～40 MPa；

⑵ 压力：60 MPa；

⑶ 低压出口调压范围：0～5MPa；

⑷ 高压出口调压范围：2～60MPa；

⑸ 高压出口排量：＞0.7 升/次；

⑹ 试阀液体：3～5%乳化液；

⑺ 低压出口排量：≥40升/分；

⑻ 液压油：42﹟。

一、概述.

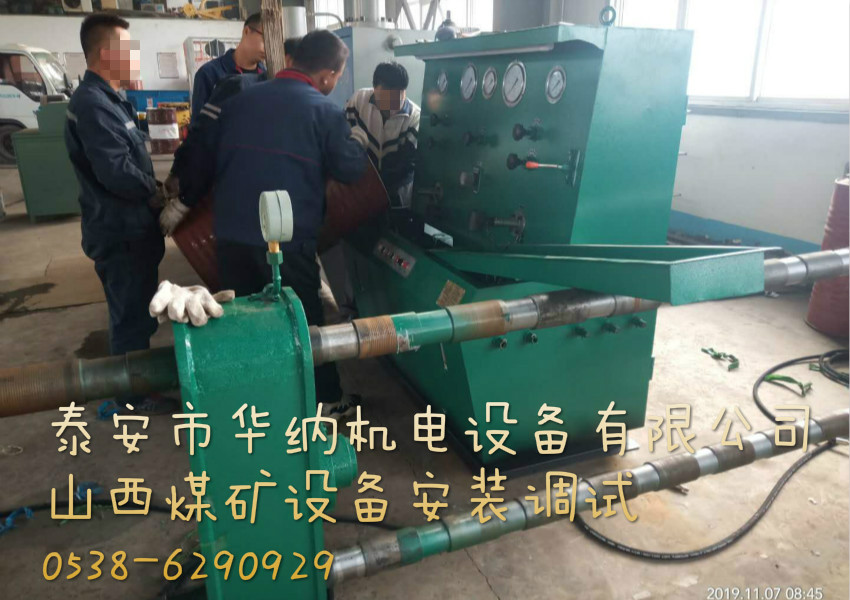

DS-IⅡ型三用阀试验台，适用于煤矿单体液压支柱及三用阀生产厂(维修)单位产品性能检测的专用设备。

试验台采用 3-5%乳化液为作介质，主要性能参数完全满足矿用液压产品及液压元件的测试要。

产品执行标准：

1、MT419-95 液压支架用阀2、MT112-2006矿用单体液压支柱技术特征：1、该试验台各测试接口均可以独立工作，节省了密封试验的等待时间，提高了工作效率。2、DS-Ⅱ型三用阀试验台装有4块数字压力表，具有耐冲击、分辨率高等优点。

2、主要技术参数：额定压力：60MPa低压额定压力：0-6MPa低压液体排量：32L/min高压液体排量：1.92L/min压力表精度等级：1.6液体介质(乳化液)：3-5%油介质：30#机械油试验工作压力：0-38.5Mpa低压调整范围：0-6Mpa电机功率：3KW电压：380V电机转速：1460r/min外型尺寸(长区宽X高)7X0.8X1.5M整机重量：800kg

二、系统简介

1、油压系统由电机1经联轴声带动齿轮泪泵2作动力源。油泵的吸油口装有网式滤油器 4,油的排注口与闲组5相连接，阅组5上装有溢流阀6电磁换向阀 9和调速网7：盗流闲6用以调整油泵的工作压力。电磁换向阀8用于增压缸的换问，泊泵的出口处装有调速阀7用于控制增压缸的速度。2、乳化液系统(1)增压缸为双作用式，它是乳化液的动力源。增压缸由电磁换向阀控制，当大活塞17带着小活塞15运动时缸体内产生负压，吸液单向阀打开，乳化液箱内的液体在大气压力的作用进入缸体内，当增压缸大活塞17带着小活塞15反向运动时，缸内吸入液体被加压经排液单向阀N3排出，进入进压阀28, 乳化液经单向阀 20送入三用液进行各种测试作业。2)乳化液低压部分，由高低压转换阀27通过低压溢流阀实现低压B）电器CN增压缸开关K1启动按钮QAI停小按钮 TAI和总停按钮YA3/等组成详见电气系统图。注意：机壳要严格接地三、操作规程注意事项吴有人员必须认真阅读说明书后，方可操作。使用时首先检查试验台的乳化液液位及油位，接通电源，此时电源指示灯亮起启动油泵按钮启动油泵电机打开电磁阀开关，观察油压力表9是否升至6.0MPa,如不符合可调整溢流阀6。4、增压缸吸液启动油泵电机。打开电磁阀开关让乳化液在试阀接口23流出，复操作使者道的空气排出。5、低压试验调整高低压转换阀至“低压”关闭卸压阀，试阅接口23处装上被测生用阀打开电磁开关和进液視28 当低压表 21 升至 2-4Mpa 时将电融开关复位进行保压试验，保压2-5分钟，压力表21压力无下降即为三用阀低压试验合格6、高压试验调整高、低压转换阀至“高压”关闭卸压阀，打开电磁开关和进夜阀 当压力表22,因九上升至40Mpa时将电磁开关复位进行保压试验保压2-5分钟，压力表22压力无下降即为三用阀高压试验合格7、美体液医支柱试验该试验合为综合试验合既用于三用阀实验也可以用于单体液压支柱打压实验（根据用户要求可以添加》其特点是功率小耗电低，并设有单体支村专用接口，操作简单方便，适用子中小型生产（维修）厂家
