三用阀（单体支柱安全阀，防飞三用阀，DW支柱用三用阀）

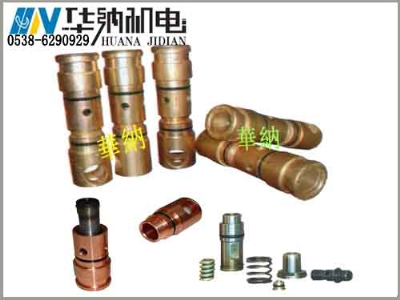

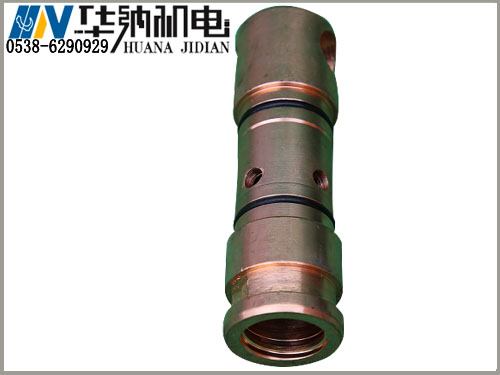

1. 名称 ：三用阀

2 .华纳牌三用阀概述

　　   单体液压支柱是我国采煤工作面的主要支护设备之一。

3. 华纳牌三用阀的作用

          三用阀是单体液压支柱的核心部件，直接影响着单体液压支柱的寿命和使用。三用阀是单体液压支柱的关键部分，它起着注液升柱、超载溢流、泄载降柱的作用。

4. 华纳牌三用阀的结构及工作原理

         三用阀由单向阀、卸载阀和安全阀组合而成，工作时高压液体通过注液枪将注液阀体的单向阀打开，高压液体进入支柱下腔，活柱升高。

        停止注液后，单向阀自动封闭，支柱固定在某一位置上。当顶板压力增大，支柱内腔压力超过安全阀调定压力时，安全阀开启液体外溢，支柱内腔压力降低，当支柱内腔压力低于安全阀关阀压力时安全阀关闭。降柱时，转动卸载手把，推动阀套轴向移动，卸载阀开启，支柱内的乳化液外溢，活柱在自重和复位弹簧作用下回缩。

关于单体液压支柱三用阀 20 吨、25 吨使用说明

根据 MT112.1-2006 矿用单体液压支柱的标准规定，外注式单体液压支 柱内径 100mm,0.6-2.8 米单体液压支柱的额定工作阻力为 25 吨，3.15-3.5 米单体液压支柱的额定工作阻力为 20 吨,我部在三用阀维修、检测时，按 标准分别对 20 吨、25 吨的三用阀进行了调定、检测，为区别 20 吨、25 吨 的三用阀，对 20 吨三用阀的左阀筒用白漆进行涂刷，现在在每个三用阀的 左阀筒上分别粘贴标示，并明确适用范围。

三用阀及单柱使用注意事项：

 1、单体液压支柱安装三用阀时必须保证其干净，不得有污物。

 2、为保证单体液压支柱安全有效使用，根据单柱规格安装配套三用阀， 即 0.6-2.8 米单体液压支柱安装 25 吨三用阀，3.15-3.5 米单体液压支柱 安装 20 吨三用阀。

 3、注液或补液前必须先用注液枪对准注液阀体惊醒冲洗，防止煤尘进入 单柱墙体，影响密封。

 4 使用条件

 4.1 采煤方法 4.1.1 单一长壁采煤法。

 4.1.2 倾斜分层下行垮落采煤法。

 4.1.3 水砂充填、水平分层、掩护支架等特殊采煤法。

 4.2 倾角 4.2.1 倾角 25°以内、采高 3m 以下的缓倾斜工作面。

 4.2.2 倾角 25°～45°、采高 3m 以下的工作面，采取一定安全措施也可以使用。

 4.3 矿山压力 4.3.1 具有不同矿山压力显现规律的工作面均可使用。

 4.3.2 冲击地压工作面使用时#安全阀溢流量应大于 10L/min。

 4.4 顶板 4.4.1 直接顶中等稳定以上。

 4.4.2 破碎顶板工作面使用时应采取措施防止漏顶。

 4.5 底板 4.5.1 底板比压 16MPa 以上。

 4.5.2 底板比压小于 16MPa 或支柱压入底板影响回柱的软底工作面应采用 大底座或使用柱鞋。

 5 三用阀技术管理

 5.1 准备使用支柱的工作面应有地质说明书，说明煤层赋存、煤的硬度、 夹石、断层构造、顶底板岩性、水文地质等情况。

 5.2 对同一煤层临近工作面进行矿压观测，摸清矿压显现规律。

 5.3 根据地质说明书和矿压观测资料等，由采区编制作业规程。作业规程按规定程序审批后，工作面方可投产。
