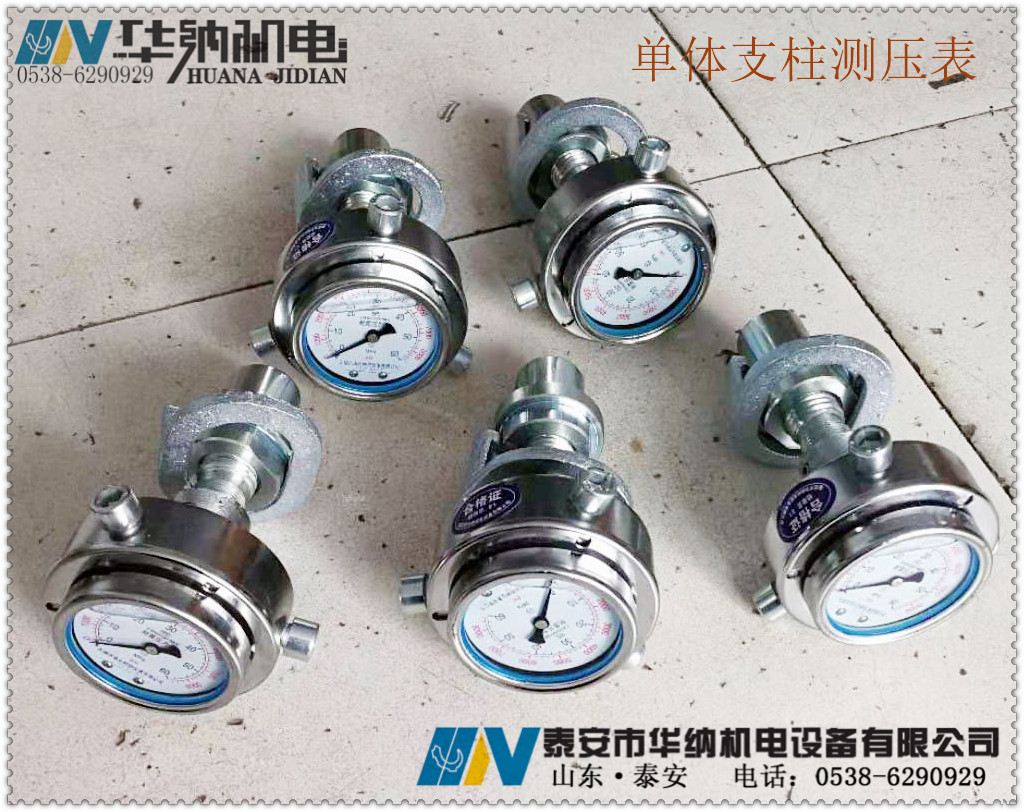

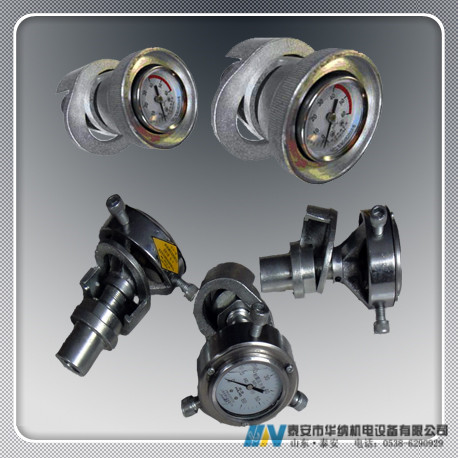

煤矿DZ-CL-1型单体支柱测力计

单体支柱测力计






产品名称:单体支柱测压仪,单体支柱测力计,单体支柱测压表,单体支柱压力表

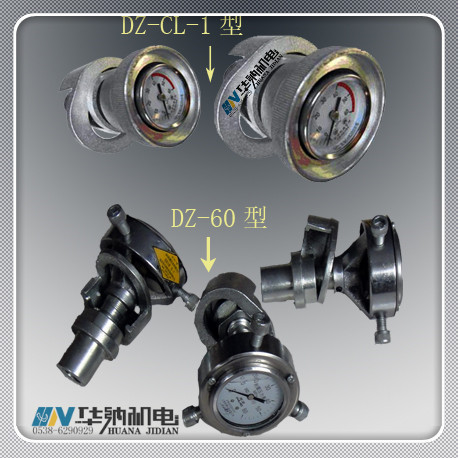

产品型号:DZY-60,DZ-CL-1,DZ-CL-2,DZP-60型

产品用途:单体液压支柱测力计用于测定外注式单体液压支柱支护系统初撑力的仪器,是煤矿工作面矿压观测必选仪器设备之一,单体液压支柱测力计具有体积小、质量轻、便携带、便操作等特点,适合于煤矿支护工作面批量装备、日常携带检测。

单体支柱测压表技术指标:
⑴ 量程:0~40MPa ;压力表量程:0-60 MPa
⑵ 显示方式:压力表式;精度: 2.5级
⑶ 重量:1.3㎏。

工作原理

本产品主要由表头U型卡。侧体。顶针、防震压力表和壳体组成,使用时先将U型卡套在三用阀上,再将侧体口插.入U型卡上,旋转U型卡,使测体口与三用阀吻合一起,然后稍加用力旋转压力表防震壳体,此时顶针恰好打开三用阀内的球形单向阀,使支柱内液体压力等值地沿侧体内顶针周边传入压力表,即可从表上读出支柱的初撑力(工作阻力)值

注意事项

使用前应检查侧体口与三用阀是否良好连接,如连接不好易从侧体口处向外泄液;2、从顶针后泄液“0”型密封圈损坏变形,这时可拆下压力表防震壳体更换“0”型密封圈;3、表头泄露可用6#小梅花扳手上紧表头;4、如表头无压力显示,是由于压力表拧得过紧使密封圈变形堵塞阻止了液体压力传递,这时可拆下表头及保护罩更换密封圈5、旋转压力表防震壳体时不要十分用力,只需稍加用力、表头表针不回零位,并不影响测量精度,这主要是由于体内液体涨力造成
单体支柱测压仪表类产品还有:带压力表注液枪,矿用本安型数字压力计,手轮式测压仪,增压式测压仪,卸压式测力计,直读式测压仪,数显测力计,压力记录存储记录仪,圆图压力记录仪等。
