YHY60（C）矿用本安型数字压力计

 警告：井下严禁开盖更换电池

产品名称：矿用本安型数字压力计

产品型号：YHY60（C）

产品所属类型：矿压类仪表

生产厂家：泰安市华纳机电设备有限公司

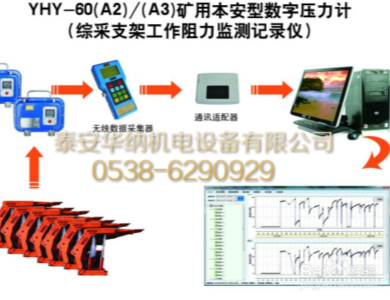

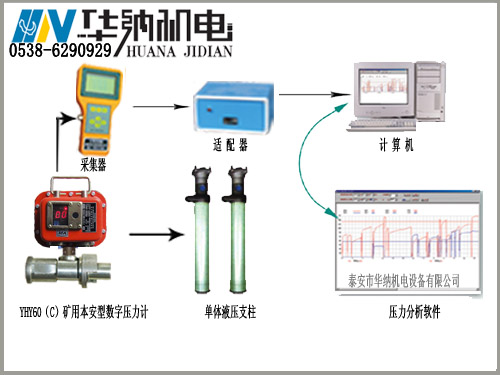

基本功能：YHY60（C）矿用本安型数字压力计与本安型手持采集器配套使用，适用于煤矿井下单体支柱工作阻力监测，是监测单体支柱工作阻力连续记录的智能化仪表，俗称“电脑单体自记仪”。

技术特点：

①采用电阻式压力传感器，电子电路，电池一体化设计。

②数字显示，一键操作，操作简单方便。

③自动采集压力数据并记录，具有红外通信功能。

④具有光控，报警和校零功能。

⑤每个数据采集器可采集1～20台检测仪的数据。

⑥采集器可将数据传输给计算机，可通过软件对数据进行分析。

⑦电池供电，低功耗设计，可在井下长期使用，免维护。

主要技术参数：

①量程：0～60MPa。

②精度：±2．5%（F．S)。

③电源：3.6V。

④通讯方式：红外无线通讯。

⑤测量点数：1点。

⑥引压孔：10mm(KJ10国标)。

⑦防爆标志：ExibI。

⑧重量：2.4Kg。

安装：

将测压表吊挂或固定安装在支架下面根据不同的支架形式选择合适的位置,传感器通过10mm高压油管与立柱测压孔连接

操作：

用矿灯照射或按动按键两种方法均可使显示窗显示左、右通的位:MPa边指示灯亮时,显示的即为左通道的压力.指示灯灭时,显示的即右通道的压力,5秒后自动关断电源

常见故障与分析：

1不能正常的启动数字压力力计通讯,可能是由于通讯窗口积尘太多,应清除后再进行通讯

2压力显示值偏大或不稳定时为数字压力计内传感器受潮,将数字压力计带到地面打开前盖后,在阳光下直晒5-10个小时后重新封盖后即能解

3数字压力计显示不稳且显示很暗时为电池电压不足,应更换电池
